Artyści od zarania dziejów starają się odtworzyć otaczający nas świat. W dzisiejszych czasach modelowanie i drukowanie 3D może być najbliższym sposobem, aby to zrobić.
Model 3D jest dokładnie tym, modelem w trzech wymiarach. Tworząc modele 3D, pozwalasz widzom zobaczyć wysokość, szerokość i głębokość. Proces przekształcania serii obrazów w model 3D nazywa się fotogrametrią, ale nadal musisz to zrobić.
W tym artykule pokazujemy, jak podejść, fotografować i tworzyć modele 3D ze zdjęć.
Czego potrzebujesz, aby zrobić model 3D ze zdjęć
Aby tworzyć modele 3D ze zdjęć, potrzebujesz aparatu, oprogramowania i drukarki 3D.
Kamera
Lustrzanka cyfrowa, taka jak Canon lub Nikon, zapewnia wiele ustawień, umożliwia fotografowanie w formacie RAW i zapewnia wysokiej jakości obrazy.
Potrzebny będzie również obiektyw szerokokątny bez dużej ilości zniekształceń. Na przykład idealna byłaby 24-70 mm.

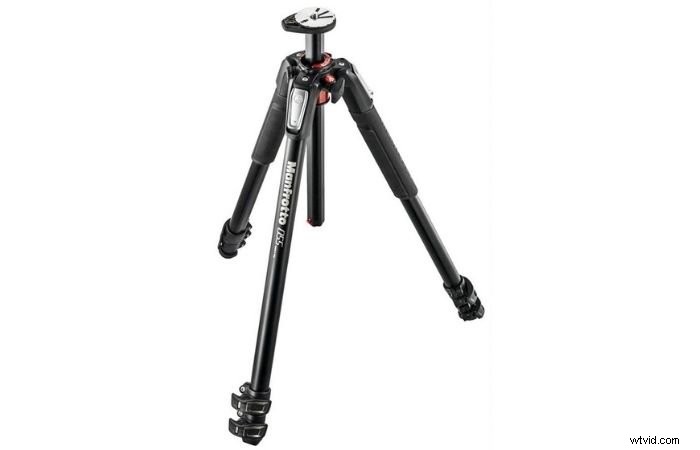

Potrzebny będzie również solidny statyw. Dobry statyw pozwala strzelać z wysokości głowy po całkowitym wysunięciu.
Oprogramowanie
Aby stworzyć model 3D ze zdjęć, musisz użyć oprogramowania.
Do modelowania 3D użyjemy Agisoft Photoscan.
Dwie alternatywy dla Agisoft Photoscan to:
- Regard3D to program do tworzenia struktur z ruchu, tworzący model 3D z serii zdjęć.
- VisualSfM to kolejna aplikacja z graficznym interfejsem użytkownika, umożliwiająca rekonstrukcje 3D przy użyciu serii obrazów.
Istnieją inne opcje tworzenia siatek i czyszczenia obrazu 3D. AutoDesk Maya to świetna alternatywa, podobnie jak Mesh Mixer.
Drukarka (opcjonalna)
Gdy masz już swój model 3D, chcesz go ożywić za pomocą drukowania 3D. Jeśli sam nie posiadasz drukarki 3D, istnieją określone w tym celu strony internetowe, takie jak i.materialise.com. Te witryny umożliwiają przesyłanie modelu 3D podczas wybierania rozmiaru i materiału.
Krok 1. Dostosuj swoje ustawienia
Na przykład próbowałem uchwycić pomnik Harry'ego Hilla Bandholtza w Budapeszcie. Był wystarczająco mały, aby uchwycić mniej niż 100 zdjęć i mogłem poruszać się wokół niego o 360°.
W przypadku ustawień aparatu najniższe możliwe ISO zapewni najlepszą jakość obrazu.
Następnie ustaw przysłonę. Głębia ostrości musi być co najmniej na średnim poziomie. Płytka głębia ostrości umieściłaby ostrość tylko na małym obszarze obiektu.
Wreszcie, te dwa powyższe ustawienia zapewniają wartość czasu otwarcia migawki.
Zalecam korzystanie z trybu ręcznego. Pozwala to zmienić dowolne wartości bez wpływu na inne ustawienia.

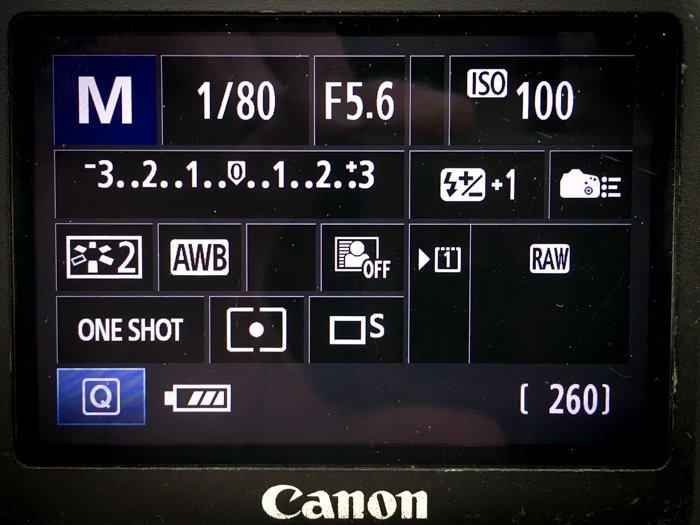

Oto ustawienia, których użyłem w moim przykładowym obrazie.
Krok 2. Wybierz temat
Starannie wybierz temat. Fotografowanie 3D ogromnego budynku lub pomnika może spowodować wiele problemów.
Wybierając coś za dużego, ryzykujesz, że nie zmieścisz całego obiektu w kadrze. Może się również okazać, że nie możesz się po nim łatwo poruszać. Duże konstrukcje również potrzebują coraz więcej obrazów do tworzenia modeli 3D.

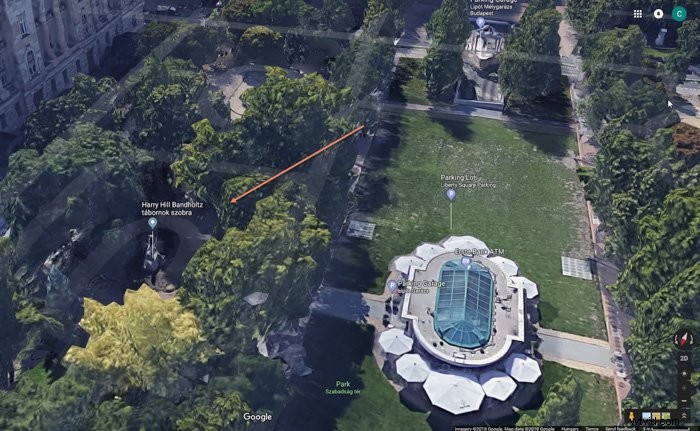

Moja rada to najpierw zbadać lokalizację. Wyjdź z aparatem i rozważ pozostawienie statywu. Znajdź obiekt i zrób kilka zdjęć referencyjnych.
Krok 3. Zrób swoje zdjęcia
Aby zrobić model 3D ze zdjęć, musisz pomyśleć o obrazowaniu panoramicznym.
Panoramy tworzy się, fotografując scenę z wielu perspektyw aparatu, bez poruszania się. Robisz zdjęcie, poruszasz aparatem wzdłuż tej samej osi i ponownie fotografujesz. Powtarzasz ten proces, aż przechwycisz całą scenę. Może obejmować pole widzenia 360°.
Kiedy połączysz te obrazy razem, otrzymasz jeden obraz przedstawiający całą scenę. Potrzebujesz zakładki około 80%. Każde nowe zdjęcie, które robisz, musi pokazywać 20% więcej sceny niż ostatnie zdjęcie. Pozwala to oprogramowaniu 3D na prawidłowe dopasowanie obrazów.
Dlatego powinieneś robić zdjęcia w orientacji pionowej. Pozwala to uzyskać pełną wysokość obiektu.
Dla każdego musisz zrobić mini-panoramę. To da ci długość tematu. Zapewni to również nakładanie się, którego potrzebujesz do stworzenia modelu 3D. Będziesz musiał przesunąć kamerę, zrobić trzy zdjęcia i ponownie przesunąć kamerę.
Trzy obrazy zostaną wykonane w prostym procesie. Pierwszy będzie miał temat w środku. W drugim obiekt będzie spoczywał na lewym skrzyżowaniu, a trzeci na prawym skrzyżowaniu.
Korzystając z siatki reguł trzech w podglądzie na żywo kamery, możesz wszystko wyrównać. Użyj poziomicy na aparacie, aby upewnić się, że jest wypoziomowana.
Zmień swoją lokalizację, robiąc dwa średnie kroki od ostatniej lokalizacji. Powtórz trzy kroki powyżej całej drogi wokół posągu. W każdej pozycji zrób trzy zdjęcia.

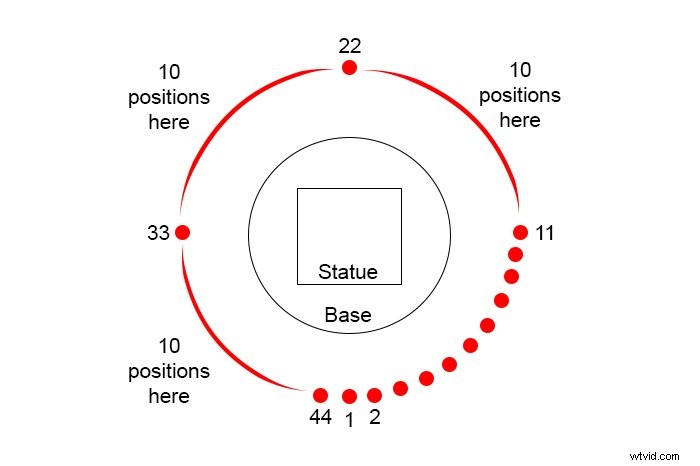

Poniżej rysunek przedstawiający mój proces, pokazujący ile zdjęć wykonałem i pod jakim kątem. Zrobiłem w sumie 132 zdjęcia z 44 różnych pozycji, obejmujące pełny widok 360° posągu.
Krok 4 – Zainstaluj oprogramowanie

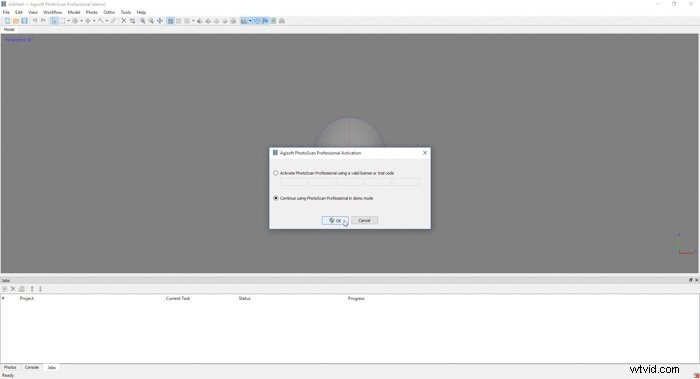

Wejdź na stronę Agisoft Photoscan i pobierz, zainstaluj i uruchom jego oprogramowanie 3D.
Krok 5 – Dodaj i wyrównaj swoje obrazy

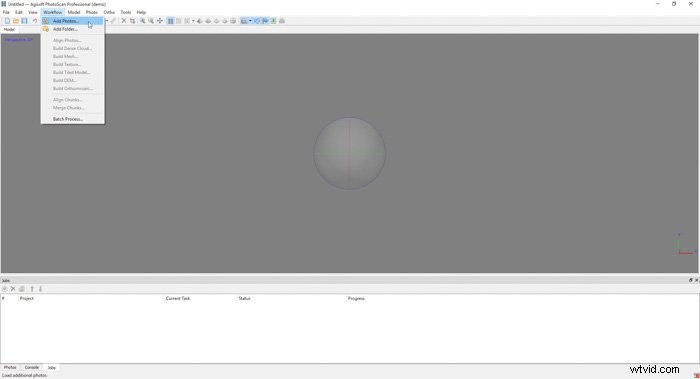

Kliknij Przepływ pracy> Dodaj zdjęcia . Znajdź folder, w którym przechowywane są pliki JPEG. Następnie wybierz każdy obraz w oknie przeglądarki po lewej stronie. Możesz to zrobić za pomocą Ctrl/Cmd + A.
Wróć do Przepływ pracy> Wyrównaj zdjęcia. Ustaw dokładność na Najwyższa, a Ogólny wybór wstępny na Wyłączony. W sekcji Zaawansowane ustaw Limit punktów kluczowych na 100 000 i Limit punktów powiązania na 40 000.

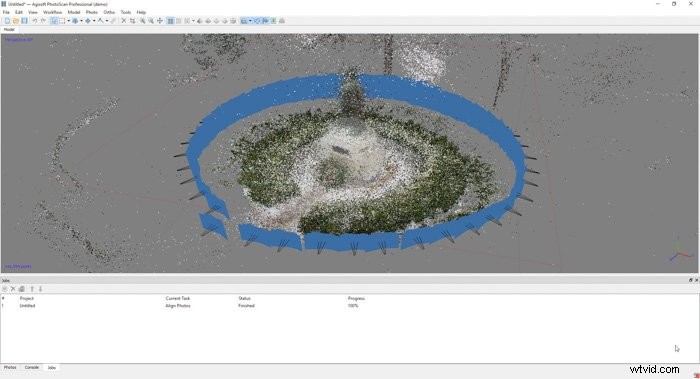

Wciśnij OK. Ten proces może potrwać ponad godzinę, w zależności od szybkości komputera i liczby obrazów.
Wskazówki dotyczące rozwiązywania problemów
Miałem problem z przypisaniem aparatu, którego Agisoft Photoscan używa domyślnie.
Kiedy pierwszy raz spojrzałem na model, byłem rozczarowany, że posąg nie był tak ostry i tak „pełny”, jak się spodziewałem. Na zdjęciu pojawiły się drzewa i otaczające je obiekty.
Częściowo pochodzi to z oprogramowania 3D, które odczytało nieprawidłowe położenie między 6-8 kątami kamery.
Próbowałem przenieść je niezależnie, ale zamiast tego zdecydowałem się zmienić nazwy plików na coś bardziej spójnego. Nazwy plików miały oryginalne nazwy nadane przez aparat.

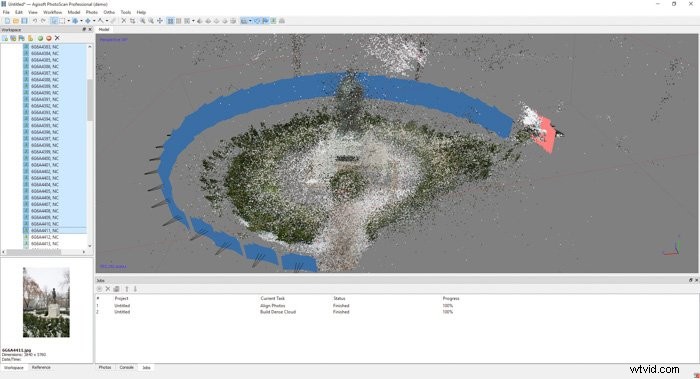

Po zmianie nazw plików i odtworzeniu modelu 3D program poprawnie umieścił kamery. Możesz zobaczyć różnicę na poniższym obrazku.
Jednym ze sposobów jest ponowna próba wyrównania zdjęć. Dodaj zdjęcia, a następnie przejdź do Przepływ pracy> Wyrównaj zdjęcia .
W oknie dialogowym w obszarze Wstępny wybór par zmień go z Wyłączone na Ogólne. W ten sposób oprogramowanie 3D spędza więcej czasu na myśleniu o rozmieszczeniu kamery i miejscu nakładania się obrazów.
Wniosek
Powody, dla których warto korzystać z modelowania 3D, sięgają od tworzenia specjalnych wspomnień z podróży po tworzenie obiektu 3D z fotografowanego obiektu. Zawodowo, jeśli jesteś fotografem architektonicznym, architektem lub pracujesz w podobnych dziedzinach, tworzenie doskonałej wersji istniejącego obiektu przynosi korzyści.
To powiedziawszy, tworzenie modelu 3D ze zdjęć to czasochłonny proces. Aby osiągnąć swój cel, musisz mieć odpowiednią konfigurację aparatu, statywu, obiektu i oprogramowania.
Modelowanie 3D to kolejny krok do zaprezentowania swojej sztuki. Jeśli szukasz kreatywnego prezentu, możesz rozważyć podarowanie modelu 3D. Robią świetne prezenty dla fotografa 3D w Twoim życiu.
Czy chcesz tworzyć modele 3D ze zdjęć swojej nieruchomości? Upewnij się, że są najlepsze z możliwych dzięki naszemu kursowi dotyczącemu doskonałych zdjęć!
